激光前沿 | 高均匀性、高峰值功率808nm准连续波激光二极管阵列

激光前沿 | 高均匀性、高峰值功率808nm准连续波激光二极管阵列

来源: 发布时间:2024-03-04 浏览量:
摘要】
808nm准连续波(QCW)激光二极管阵列(LDAs)在医学、科学研究、国防以及固态激光泵浦、印刷等领域具备广泛应用。因此,关于此类产品的设计及升级已成为当前关注的焦点。
借助紧凑的结构设计和每个巴条独立的光学整形,我们成功实现了高功率、高功率密度、较窄的光谱宽度、卓越的均匀性和一致的脉冲激光输出。整个产品系列,包括G-stack和C-stack,均可根据客户需求定制频率、巴条的数量和类型、输出功率、波长范围、整体尺寸和光束形貌。此类产品采用可靠的金锡封装,确保激光系统的稳定性和可靠性。在占空比为20%的工作条件下,这些产品仍能保持可靠运行。
本文主要采用三明治结构作为封装的基础元件。8个间距为1.7毫米的三明治结构垂直排列成一个单元,使用3个单元垂直排布,构成一个3×8的24巴阵列。在3%的占空条件下,通过巴条的选择,输出波长控制在808nm±1nm范围内,半高全宽(FWHM)小于3.5nm,峰值功率超过11 kW。此外,该设计具有出色的可靠性,累积可靠性测试数据超过7000小时,适应各种应用场景。在光学方面,可以通过光纤或者非球面镜对每个巴条的快轴进行准直,实现了95%的光束均匀性。
这种高功率、高均匀性巴条阵列产品在科学研究领域具有重要作用,均匀的激光输出在晶体吸收和泵浦效率方面具有显著优势。此外,此类设计在脱毛领域亦具有巨大潜力与优势,随着激光脱毛需求不断增加且广泛接受,其应用前景广阔。
1. 前言
高功率半导体激光器在诸多领域展现出广泛的应用前景。在工业领域,其卓越的性能得到了广泛认可;医学美学领域可以实现激光脱毛、嫩肤等治疗。此外,其在固态激光泵浦、激光退火、打印等场景中也发挥着关键作用。总之,高功率半导体激光器在各个领域中的应用极具价值,为各类场景提供了高效、可靠的解决方案。
近年来,激光二极管阵列凭借其广泛的波长范围和高转换效率,迅速在医疗美学市场占据一席之地,成为主流脱毛设备的光源。值得注意的是,可见光和1μm以上的激光器由于单点芯片功率低,巴条叠阵类产品在医疗市场也同时占据了主要地位。此外,因其高峰值功率、体积小、重量轻、发光均匀性可调控,光斑尺寸可定制,逐渐代替光纤输出类激光光源应用科学研究、军事安防等重要领域。
各种应用场景往往对半导体激光器提出小型化、轻量化的要求。为实现激光系统整体能耗、体积和重量的降低,最切实有效的技术途径包括提升电光转换效率、优化封装结构以及改进散热。本篇着重阐述了一种脉冲半导体激光器巴条叠阵产品,其具备高均匀性、功率、可靠性和结构紧凑的特点,充分满足应用需求。
2. 实验和设计
本文主要阐述了一种由24个巴条组成的高功率、高均匀性的叠阵产品。8个巴条为一个单元,封装成三明治结构(SBS)。SBS的设计理念是将一个巴条连接在两个铜钨散热器之间,形成一种三明治式的结构。值得注意的是,钨铜的热膨胀系数与砷化镓激光棒具有极高的匹配度,且具有较大的热导热系数。
八个SBS单元通过软焊锡合金固定在氮化铝陶瓷散热器上。1.7毫米的巴条间距构成了标准结构,三个小单元均匀间隔,形成一种垂直堆叠的结构。这种结构安装在宏观通道水冷底座上,有助于通过叠阵的背板进行散热。
对8个巴条小单元的测试显示,波长一致性在±1nm内,功率分布一致,证明了封装一致性良好。然后,用光纤作为快轴准直镜,实现中心能量均匀性95%,输出功率超过11000W。
本论文探讨的宏观通道产品可进行定制化,其间距可从0.4mm至1.7mm进行调整,实现产品微型化、紧凑尺寸及高输出功率,旨在满足各类应用场景。
3. 实验结果

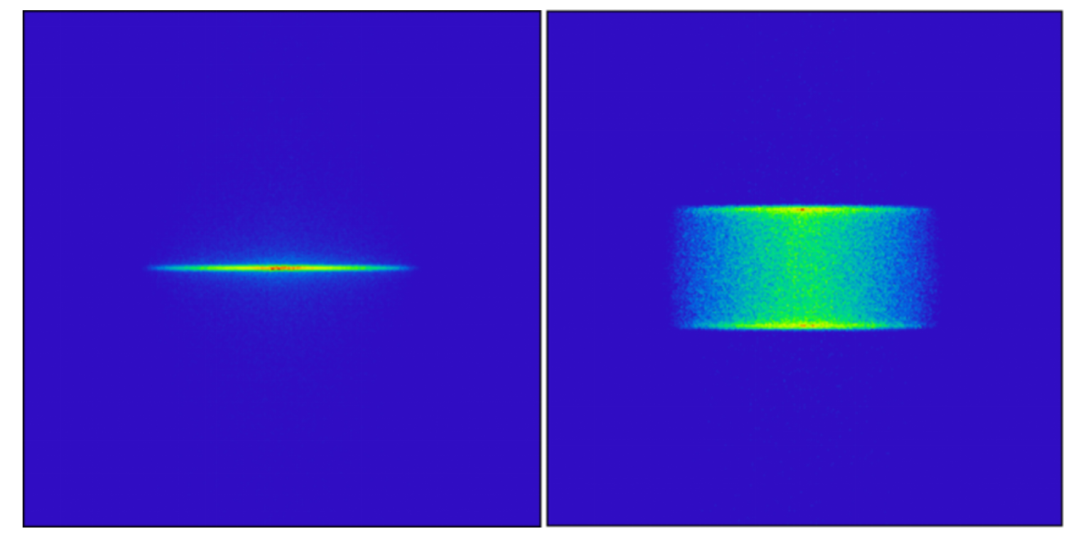

考虑成本和尺寸等因素,光纤被用于快轴准直镜。为实现一定距离下光斑分布的均匀性需求,采用了离焦方案,模拟结果如图1所示。光纤在焦点和离焦状态下的准直效果。
                                   (a) 准直                                                        (b) 离焦
图1  快轴准直模拟结果

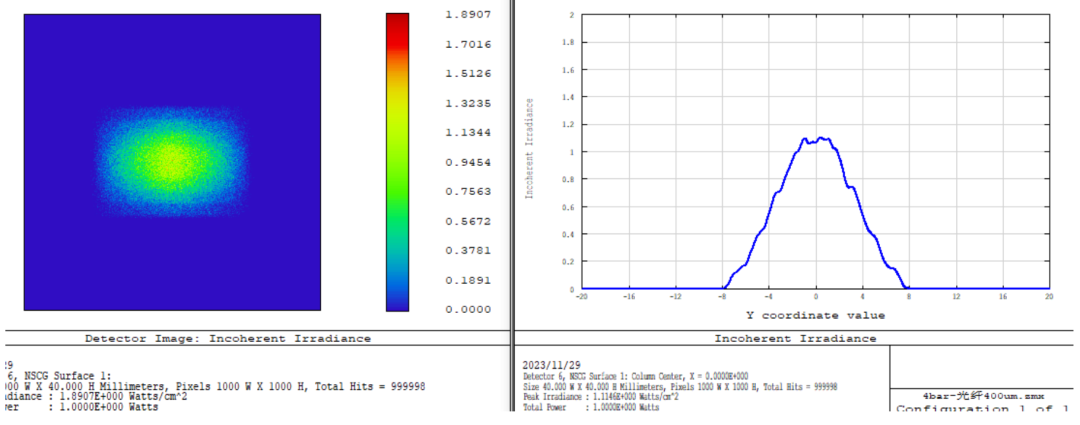

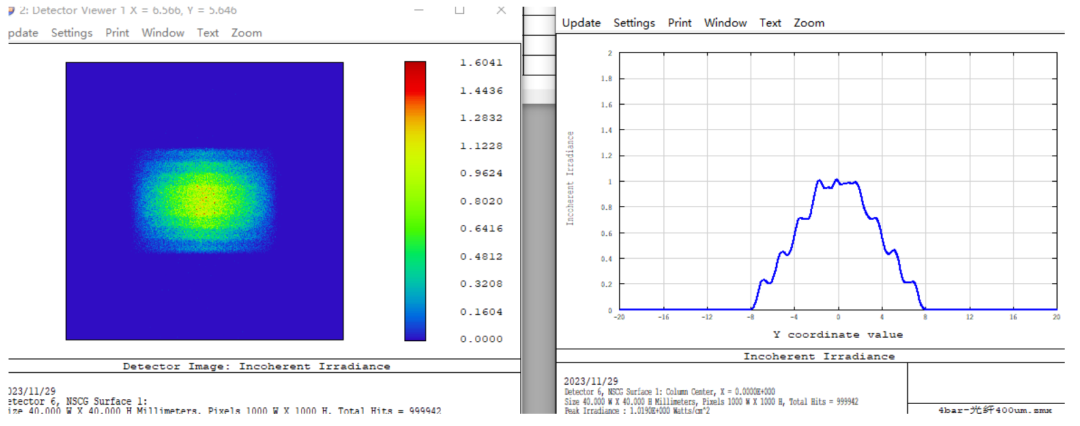

如图2所示,针对不同快轴角度进行模拟以实现光斑均匀。经分析,快轴半角为20°的时候,所产生的光斑均匀性符合规格要求。
(a) 快轴半角30°
(b) 快轴半角 25°
(c) 快轴半角 20°
图2  不同快轴半角仿真结果
在本研究中,我们选取了腔长为1.5mm、快轴半角为20°、填充系数为75%的巴条。如图1所示,我们采用8巴结构封装了8根1.5mm的808nm巴条,巴条与巴条之间的间距为1.7mm。为了确保焊接质量和一致性,多个8巴堆栈单元(如图3所示)在400A、3%占空比和20℃的条件下进行了测试和老化。测试数据如图4所示,整体波长数据呈正态分布。在400A电流下,8巴单元的输出功率超过3800W,如图5所示。
图3  8巴单元

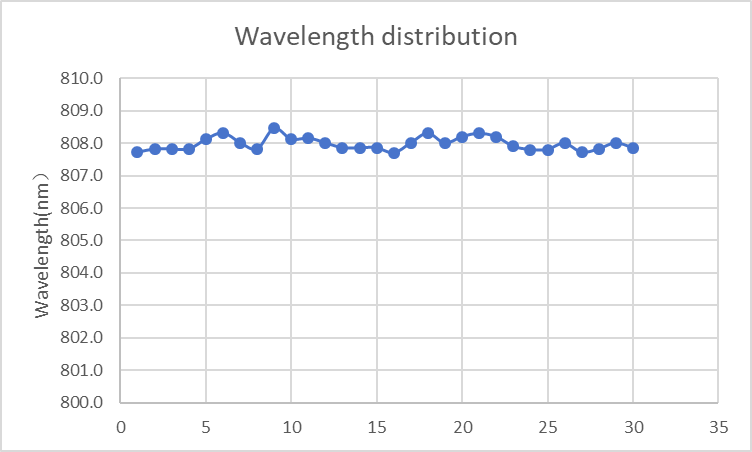

图4  测试结果

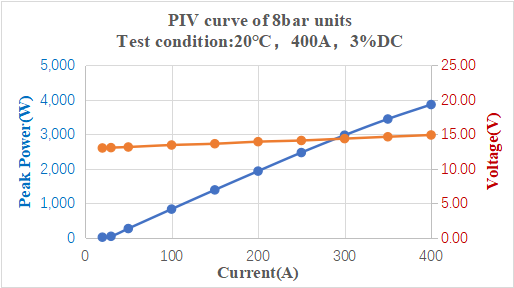

图5  8巴单元的LIV曲线

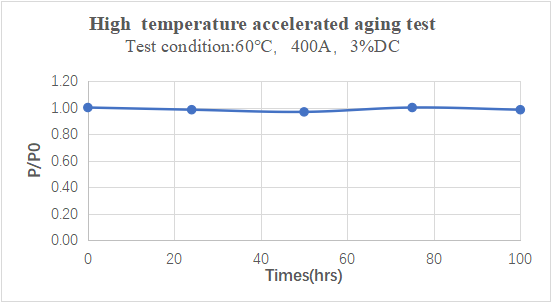

此外,8巴单位在60摄氏度的加速老化100小时后,表现正常,如图6所示。
图6  8bar单元加速老化测试

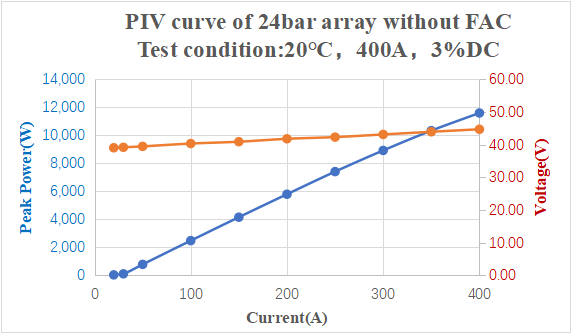

根据上述数据,将三个8巴单元封装于一个宏观通道底座上,进行整体性能测试,输出功率达到11592W,测试结果如图7所示。
图7  24巴产品测试结果
利用光纤进行快速轴离焦准直(参见图8中的产品图像),整个过程的损耗低于2%,输出功率达到11360W以上(如图9所示)。光斑均匀度达到95%(如图10所示)。

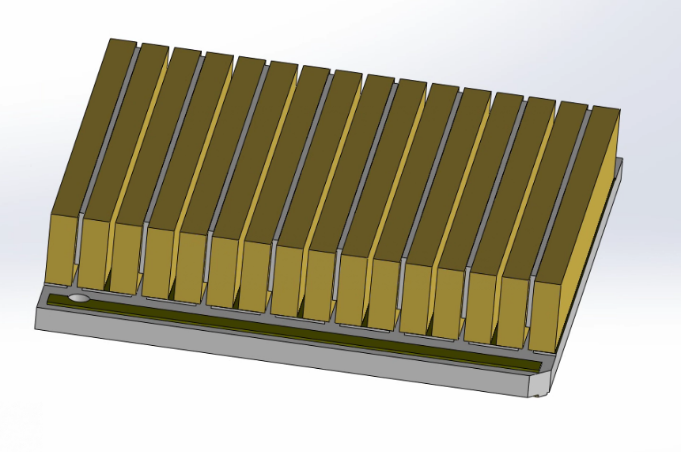

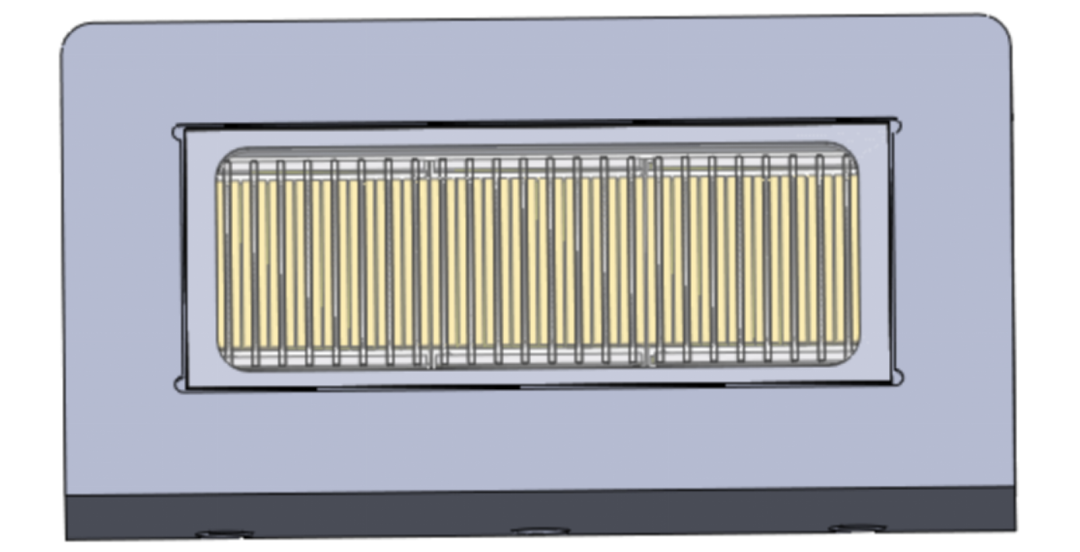

图8 产品整体外观示意图

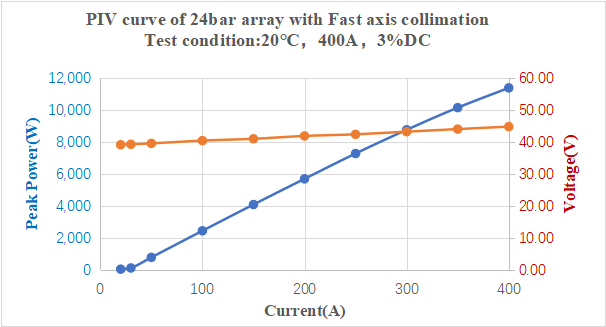

图9  快轴整形后24巴产品PIV测试曲线

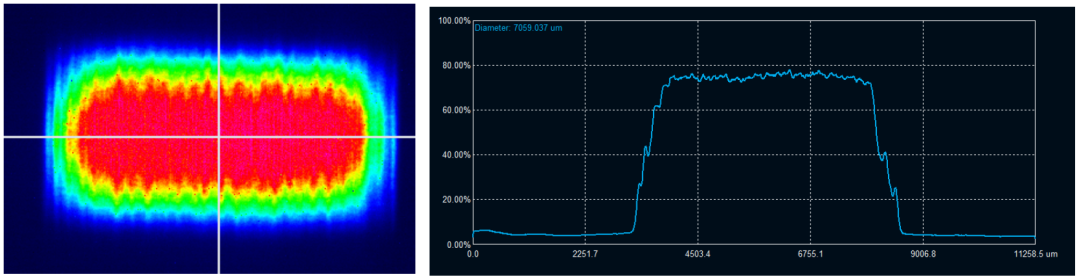

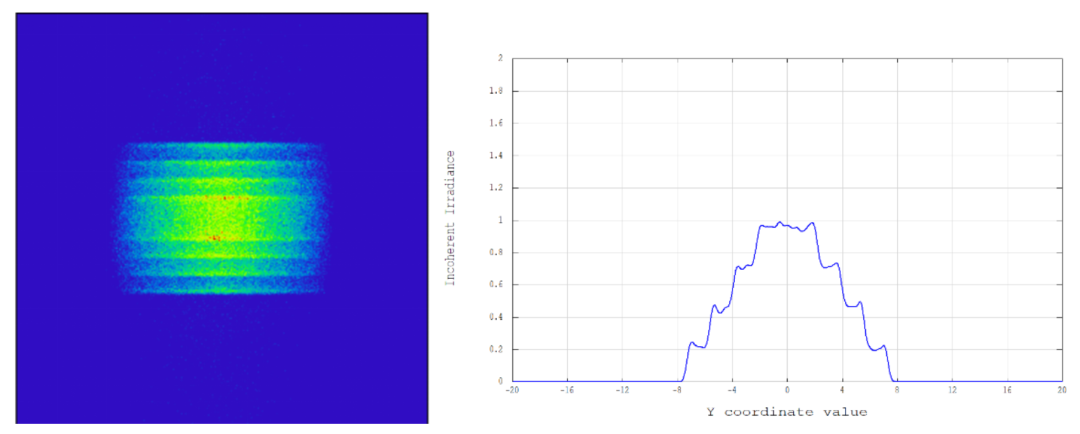

图10 光斑测试形貌

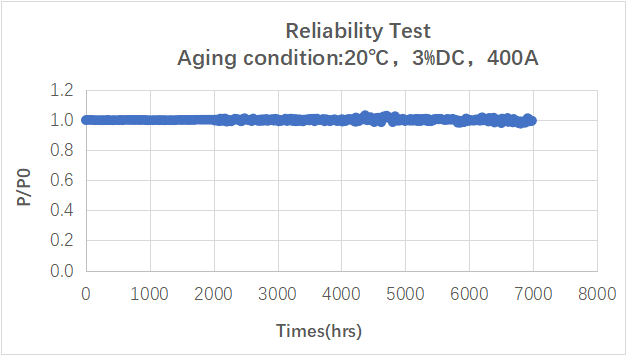

上述产品进行了超过7000小时的长期老化,表现正常,如图11所示。
图11  可靠性测试结果
4. 总结
伴随着科学技术、医疗技术以及工业加工领域的持续发展,大功率激光巴条叠阵的需求正逐步升级并呈现多样化趋势,如脱毛、退火以及固态侧泵等。通过调整定制参数,如功率、斑点均匀性、波长以及谱宽等,以满足各类应用需求。
本文所阐述的产品,具备输出峰值功率超过11KW、波长精度控制在±0.5nm以内、均匀性达到95%的优异性能。该产品经过超7000小时的连续寿命测试,展现出稳定的性能,可以满足各类应用场景的需求。此外,通过模块化组合设计,该产品还能实现更高的峰值功率,从而适应各种类型的应用场景。
(上述论文发表于SPIE)
