小凯识光 | 焊接激光器引脚操作

来源: 发布时间:2021-11-08 浏览量:

Hello,我是小凯。

上期《小凯识光》中,我们一起操作了泵源的安装与固定点这里回顾),如果说这一步是为了打牢基础,接下来的焊接激光器引脚操作则是连通电源的关键步骤。

同样的,我们将两种操作方式拍成了视频:

接下来,小凯将两种方式图文分解,方便各位实操练习——

无论采取哪种方式,首先都得穿戴防静电手套。

再次敲黑板:手环完全接触手腕皮肤才能起到防护效果,不然人体静电有可能击穿激光器的芯片。

方法一:插针套筒连接法

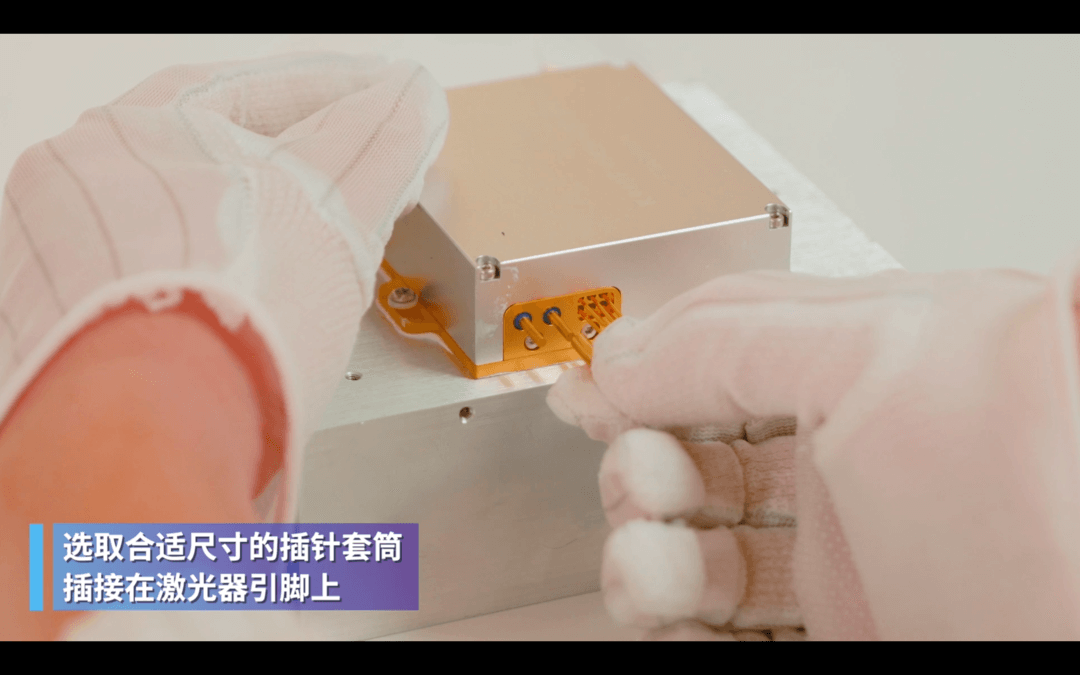

选取内径匹配激光器引脚直径的测试针套(插接式,内部含紧固弹片),将其焊接在电源电线上。使用时将激光器正负极引脚插接进对应的针套内即完成了激光器的电路连接。

方法二:焊接连接法

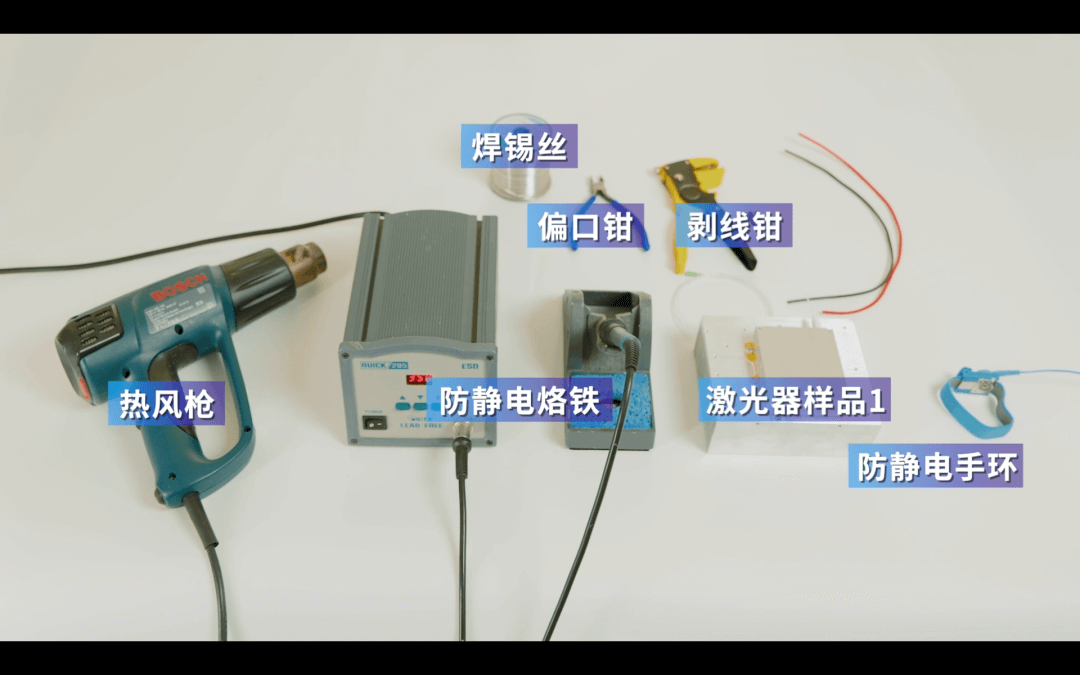

1. 需要准备器件和工具如下:

激光器,防静电烙铁,热风枪,焊锡丝,偏口钳,剥线钳,放静电手环。

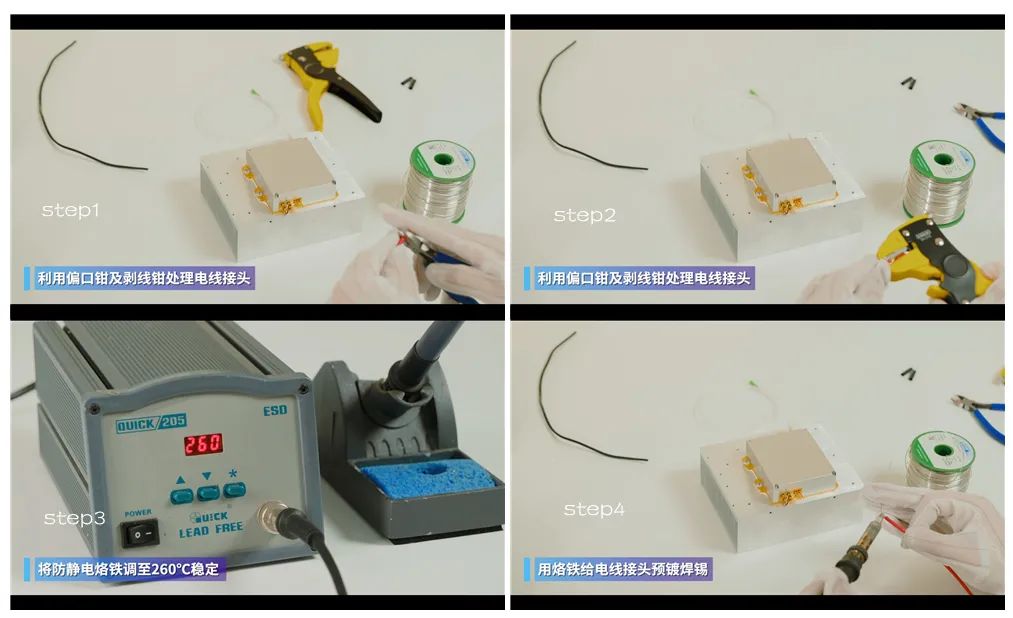

2. 用偏口钳和剥线钳处理电线接头,将防静电烙铁的温度调节稳定在260°C,然后用烙铁给电线接头预镀焊锡。

用这种方法重复处理其它电线接头。

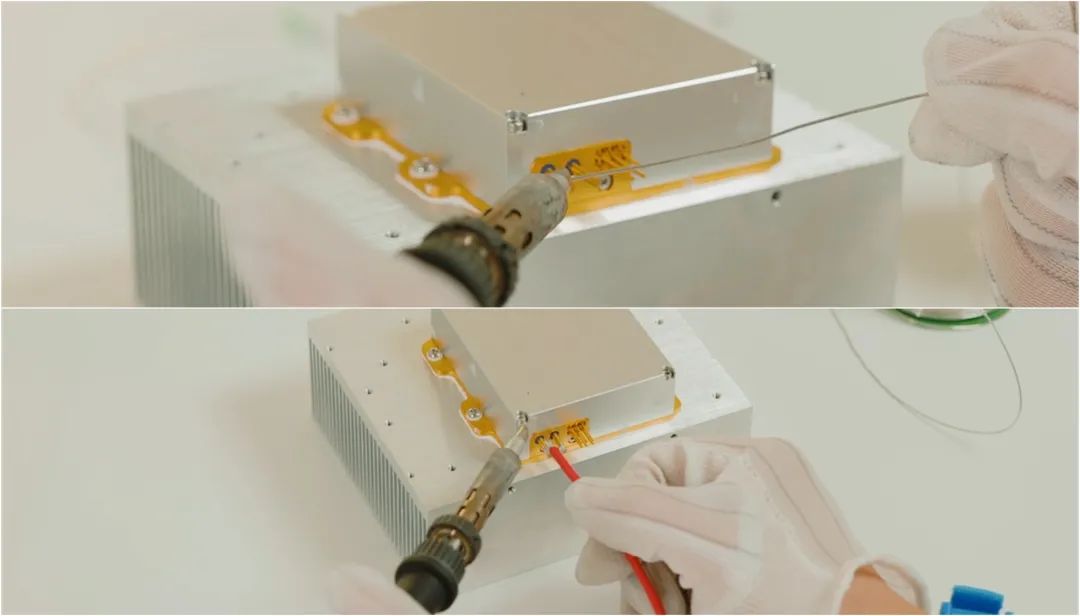

3. 接着,继续用防静电烙铁为激光器引脚预镀焊锡,并将处理好的电线与激光器引脚焊接在一起。

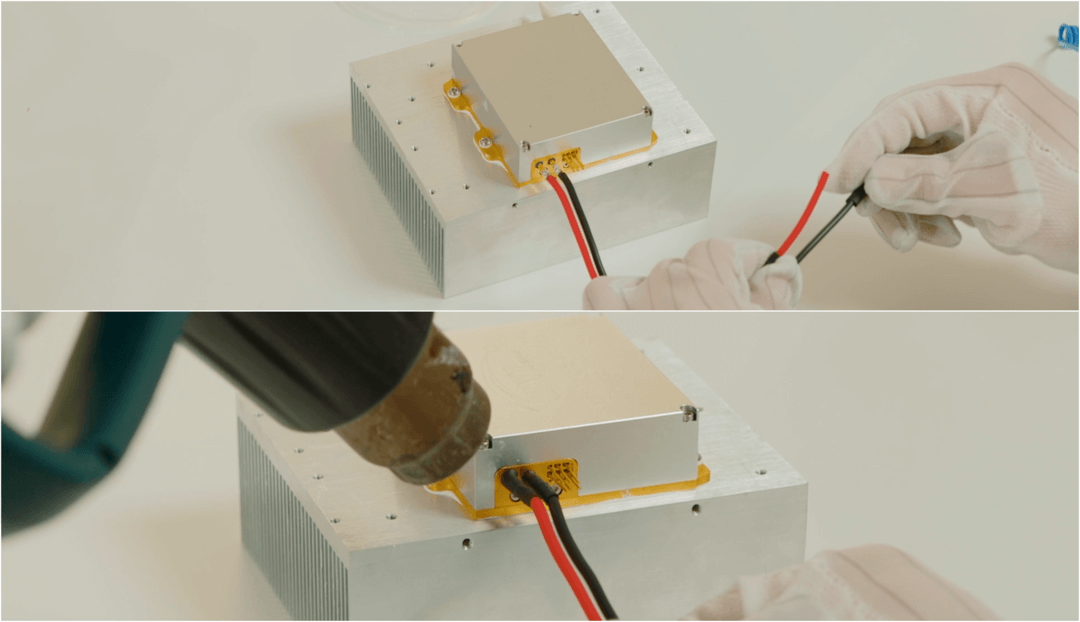

4. 焊接完成后,从电线头套入热缩管至引脚处,用热风抢固化热缩管。

思考题:为什么要套热缩管?

答:为了保护管脚焊接点,直接裸露多脆弱哦。另外,也是为了提升安全性。

最后,确认所有插电设备断电,摘掉防静电手环,焊接激光器引脚操作就大功告成了。如果您在操作使用激光器的过程中遇到疑难问题,欢迎后台留言,小凯一定全力以赴帮您解决。我们下期见。

《小凯识光》下期预告:

光纤护套剥除



有奖问答



思考题:本期操作提到两种方法,分别是插针套筒连接法和焊接连接法。第一种简单省时,那为什么在实际应用中还会用到第二种方法呢?

参与方式:后台留下你的答案。小凯将选出一位最早也最准确的留言者,送出一份凯普林特别定制的专属礼品,下期《小凯识光》中揭晓。期待你们的留言哦。
