激光前沿 |高功率轻量化锁波长泵浦源

激光前沿 |高功率轻量化锁波长泵浦源

来源: 发布时间:2024-04-07 浏览量:

摘要

近年来随着光纤激光器的快速发展,市场上对半导体激光器泵浦源的指标要求越来越高,促进了轻量化高效率泵浦源的研究。本文主要介绍了BWT轻量化高效率泵浦源的最新研究进展。2023年,BWT报道了功重比为2.3W/g的泵浦源。通过进一步优化光学设计,平衡轻质化材料和散热的矛盾,采用多单管耦合、空间合束和偏振合束的方案,BWT于2024年报道了更高功重比的泵源。


关键词: 轻量化,半导体激光器,高功率,高亮度,多单管

1. 背景介绍

随着光纤激光器的快速发展,对半导体激光泵源的重量、体积、电光效率和亮度的要求越来越高。 [1] 用于国防和工业应用的紧凑型高能激光(HEL)系统的低尺寸、轻量化和低功耗(SWaP:low size, weight and power-consumption)光纤耦合泵源的需求也在不断增加。[2] SWaP泵源通过优化结构和光学设计,减轻重量、减小尺寸,提高耦合效率,降低功耗,从而实现高电光效率、小尺寸、轻量化的指标。

如图1所示,2022年BWT报道了一款SWaP半导体激光泵源,该激光器采用vbg实现波长锁定,输出重量小于190 g。11A时输出功率可达200w, 电光效率超过50%。密封胶实现密封的同时获得结构紧凑的尺寸,泄漏率控制在10-9 Pam3s-1以下。该产品的功重比为1.05W/g,体积功率比为0.64 cm3/W。[3] 2023年,BWT报道了一款SWaP半导体激光泵源,其功质比为2.3W/g。外壳材料主要是轻质化材料,通过空间光束和偏振光束,实现了105μm芯径光纤、电光效率为51.5%、功率147.8W锁波长激光输出。[4]同年,BWT开发了新的SWaP半导体激光泵源,135μm芯径的光纤,功率输出260W,重量比为2.9W/g;,光纤芯径200μm,输出功率为480W,功质比为1.5W/g。

本文主要介绍了BWT功重比为2.5W/g的最新SWaP半导体激光泵源产品,管壳材质主要为轻量化材料,通过空间合束和偏振合束实现功率和亮度的提升,由105μm芯径的光纤输出功率130W,电光效率为50.4%。

图1 凯普林轻量化产品系列图

2. 仿真

根据图2所示,实现SWaP的技术路线主要是提高芯片的功率和电光效率,优化结构设计和光路设计,提高热转换效率,提高元器件密集度。

首先,根据105μm芯径光纤和目前市场上的芯片参数,选择合适功率和光束质量的芯片,芯片参数如图3所示。

其次,根据所选芯片进行光学设计,优化光学参数,考虑工程实现难度的同时减少空间尺寸的浪费,实现密集化排布。由于SAC(慢轴准直镜)需要实现最佳的准直效果,SAC到芯片的距离是确定的;并且需要在满足高耦合效率的同时实现高电光效率的输出,而短焦距的SAC不能满足光路的要求,长焦距会导致芯片和SAC的距离过长,浪费了空间尺寸,降低了集成度。如图4所示,通过仿真对比发现,通过设计合适的弯月柱面镜,不仅可以缩短芯片与SAC之间的距离,同时可以满足高耦合效率的要求。根据图4的仿真结果,最终确定了图5的光路设计,得到图6所示的光路仿真结果,耦合效率约为96%。

其三, 根据优化后的光路设计进行了机械设计。结合散热模拟,确定了芯片的间距、光路排布方式和管壳材料。由于芯片的功率小于15W,热功率小于10W,所以常用的铝材质可以满足散热的要求。光路排布结合应力模拟确定了最终的管壳结构。

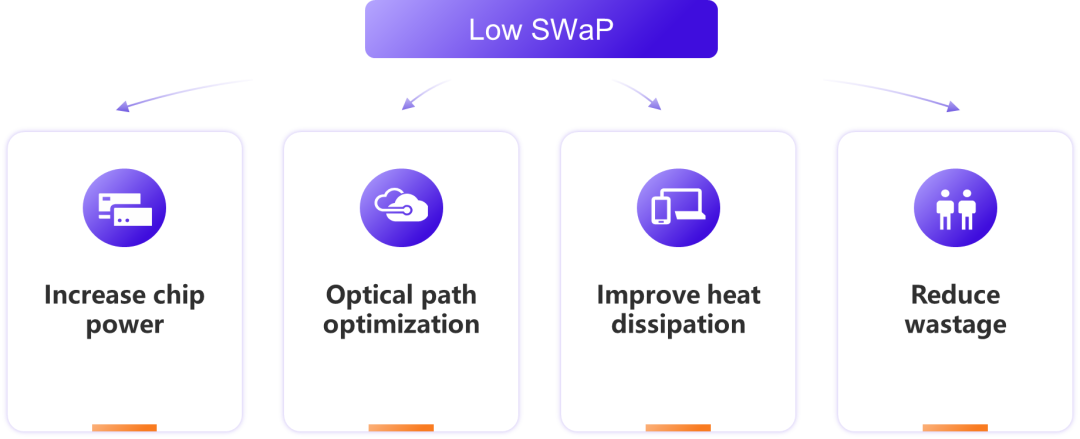

Fig. 2 SWaP方案技术路线

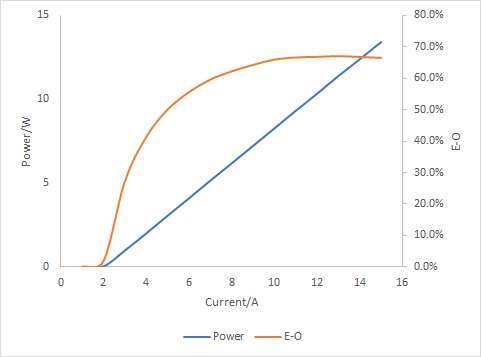

Fig. 3 芯片测试参数

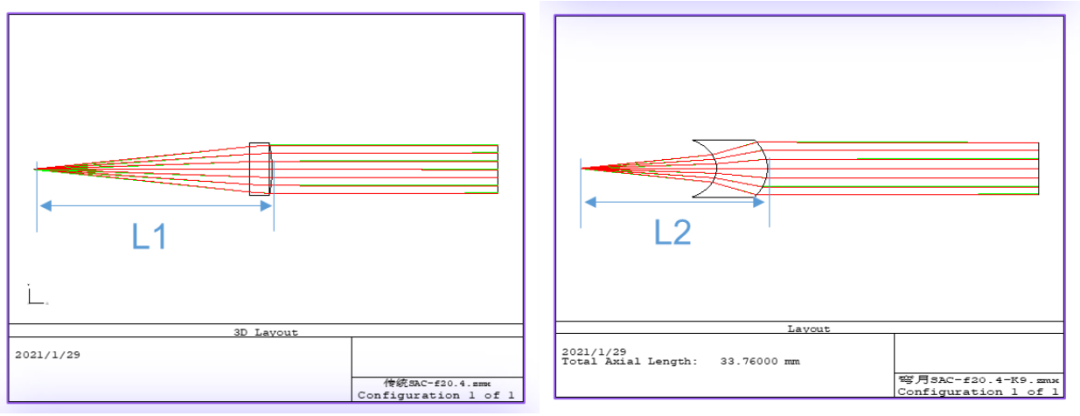

Fig. 4 弯月柱面镜和普通柱面镜的模拟结果对比

              a: 普通柱面镜工作距为19.37mm,厚度为2mm,L1= 21.37mm

b: 弯月柱面镜工作距为 10.6mm,厚度为 4.18mm. L1= 14.78mm. 芯片到柱面镜的可以缩减约6.6mm。

Fig. 5 光路设计

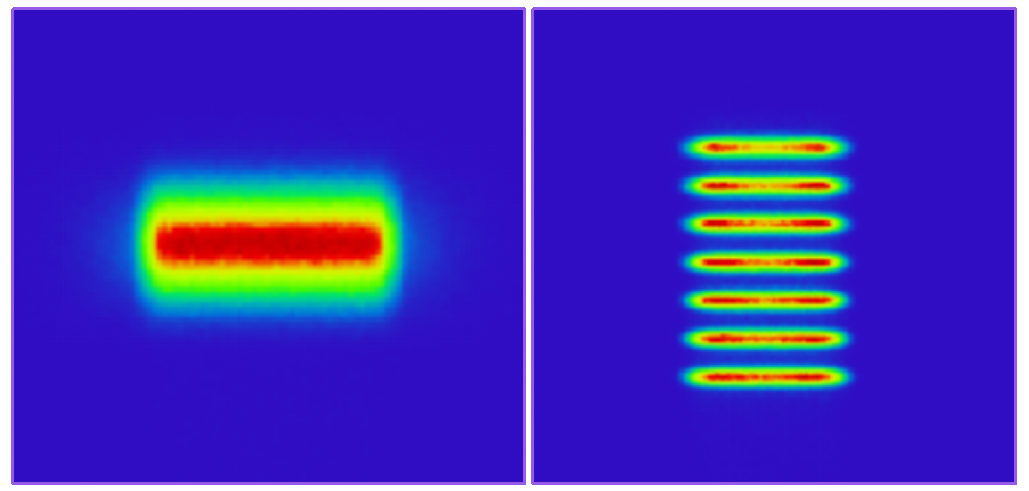

Fig. 6 合束后的光斑和光纤耦合端的模拟结果

a: 光纤耦合端的光斑模拟图

b: 合束后的光斑图

3. 结果

根据理论模拟完成了样机的装调,7个芯片在快轴方向进行空间合束,然后通过偏振合束进一步提高功率和亮度,通过聚焦镜耦合进芯径为105μm的光纤,得到如图7所示测试结果:105μm芯径光纤在电流11A时输出功率为130W,纤外的电光效率为50.4%,中心波长为976.1nm,半高全宽光谱为0.2nm。该泵源的外观和重量如图8所示:组件重量为52.3g,功重比为2.5W/g。图9为所述模块的尺寸图:模块尺寸为83mm*32.5mm*12mm,体积为32370mm3

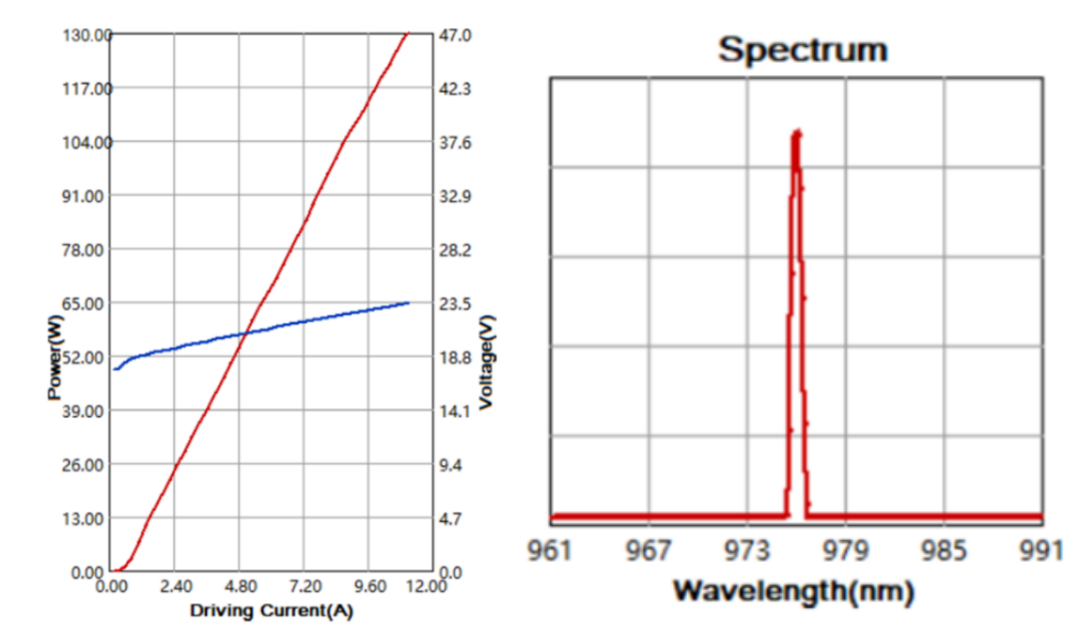

Fig. 7 PI曲线和光谱图

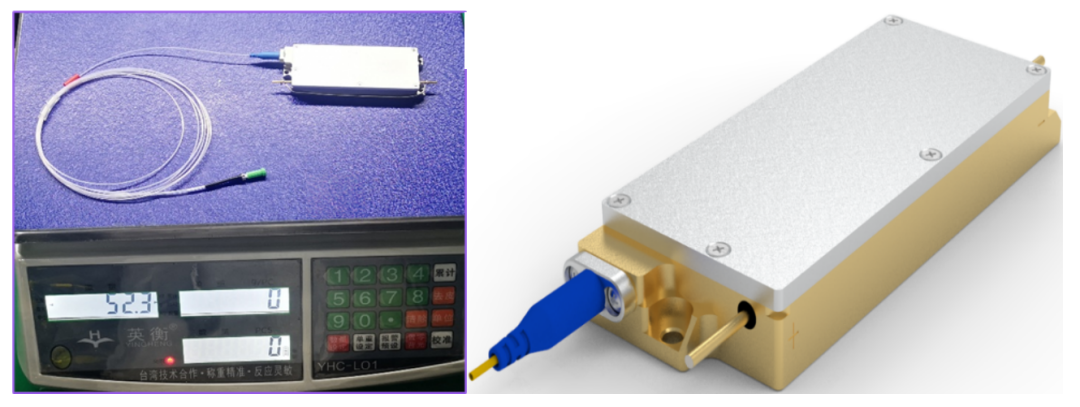

Fig. 8 重量图和外观图

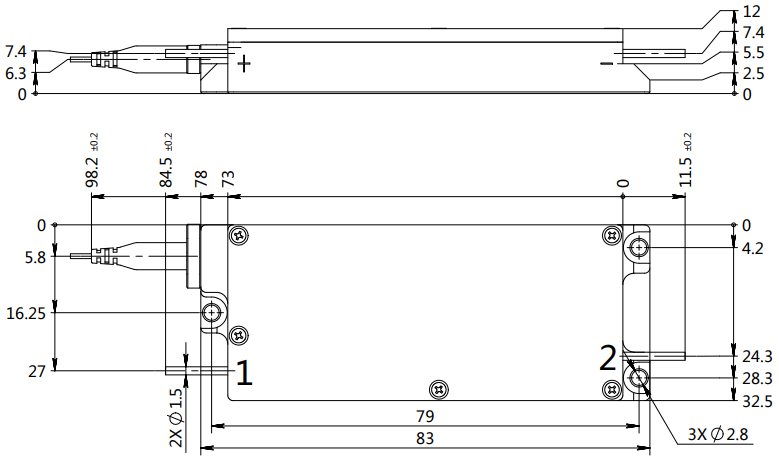

Fig. 9 三维尺寸图

表1为泵源的可靠性试验计划和进展。泵源已经通过低温贮存试验和温度循环试验,并进行了500h老化试验无异常。试验前后功率变化率如图10所示,功率变化率小于3%,试验通过。后续会继续进行老化试验和机械振动冲击相关可靠性试验。

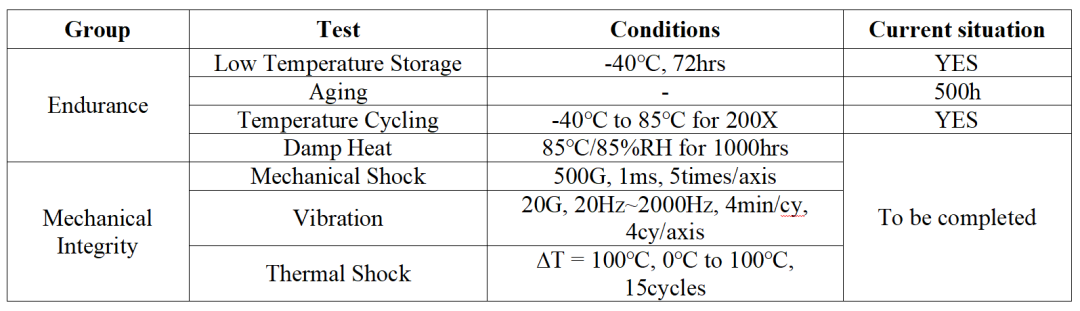

表1 泵源的可靠性试验计划和进展

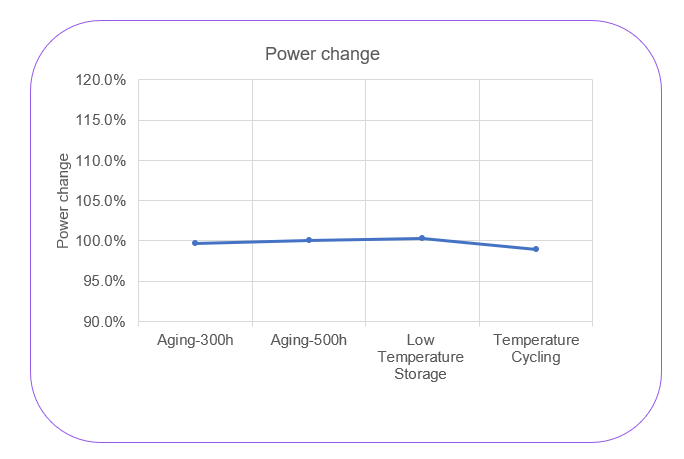

Fig. 10 试验前后功率变化.

4.总结

本文报道了一款波长锁定SWaP半导体激光泵源,105μm芯径 0.22NA的光纤输出功率130W,电光效率为50.4%。通过热仿真,优化光路,合适的光学参数模拟和管壳材料选择,将模块重量降低到52g,功重比达到2.5W/g。泵源通过了低温贮存试验和温度循环试验,并进行500h的老化试验。接下来,将继续进行老化试验和机械冲击振动试验。随着芯片功率的进一步增加,结合导热系数更高的材料,以及复合材料的使用,可以进一步改善散热和减轻重量,进一步提高功质比和电光效率。

(上述论文由凯普林发表于SPIE)
